KUKA库卡机器人外部轴配置方法

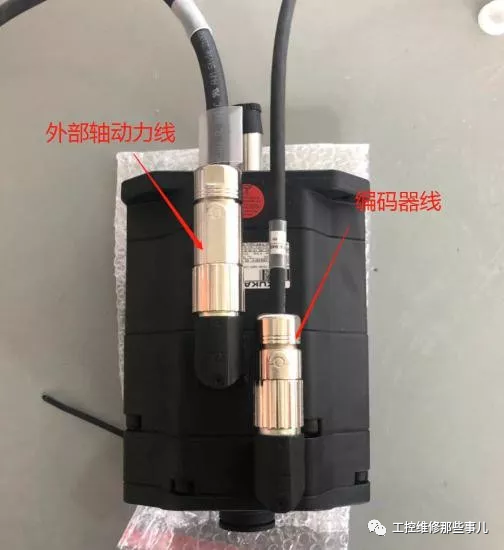

1、连接控制柜和外部轴的动力线和编码器线

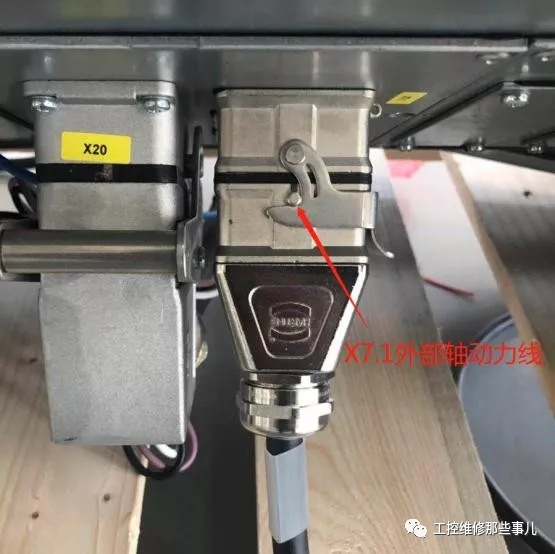

（外部轴动力线）

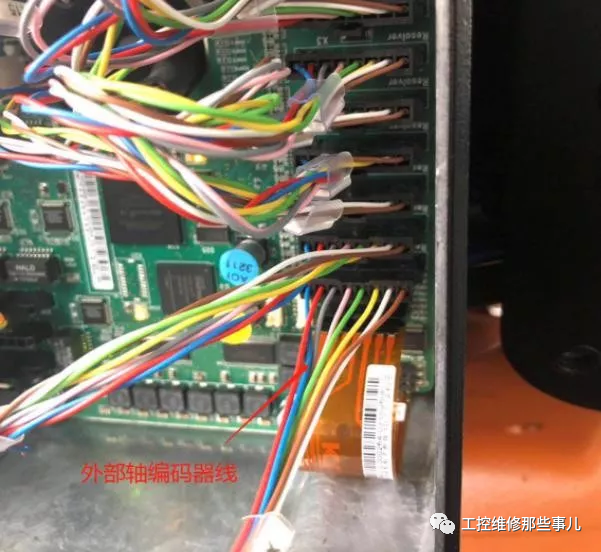

（连接机器人底部RDC编码器线）

2、Workvisual外部轴添加与配置

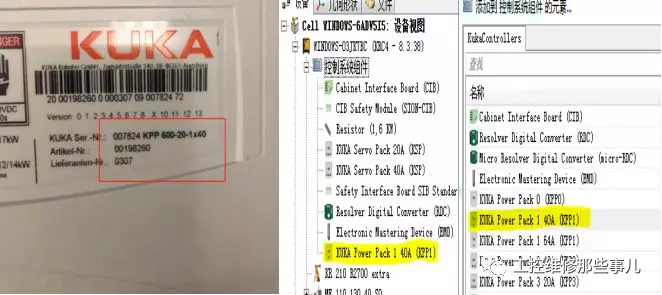

（1）根据机器人控制柜内部实际的KPP和KSP型号添加：

（右键控制系统组件添加）

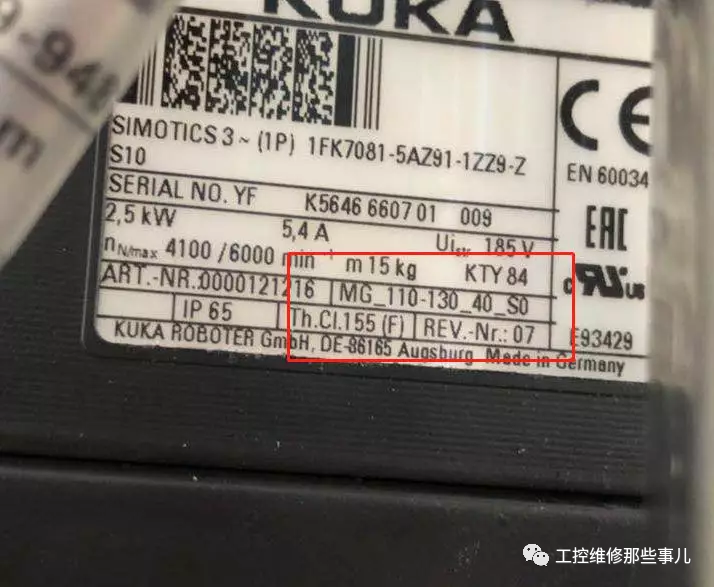

（2）确认电机铭牌上的电机型号：

（开头MG/ME光轴与键槽轴的区别）

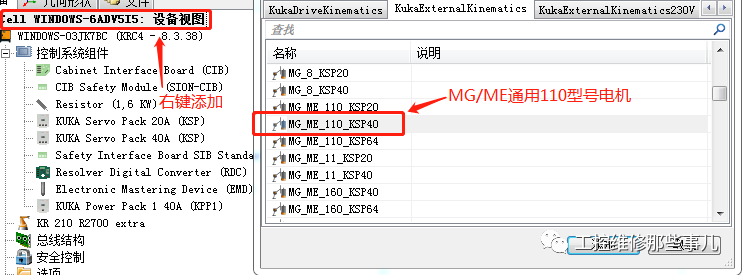

（3）根据电机型号添加选项：

（右键设备视图添加电机型号）

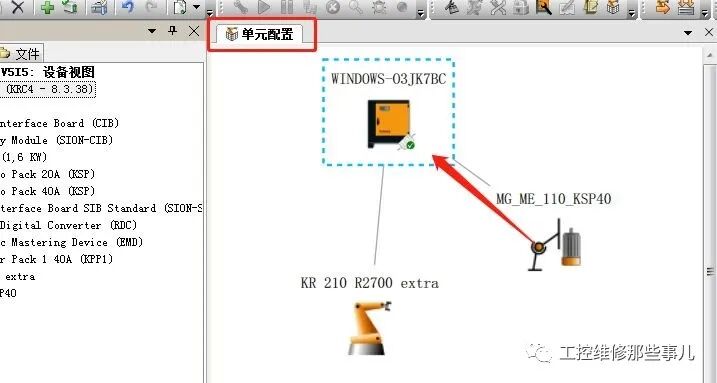

（4）在单元配置中将添加的外部轴电机与控制柜连接：

（拖住电机连接控制柜）

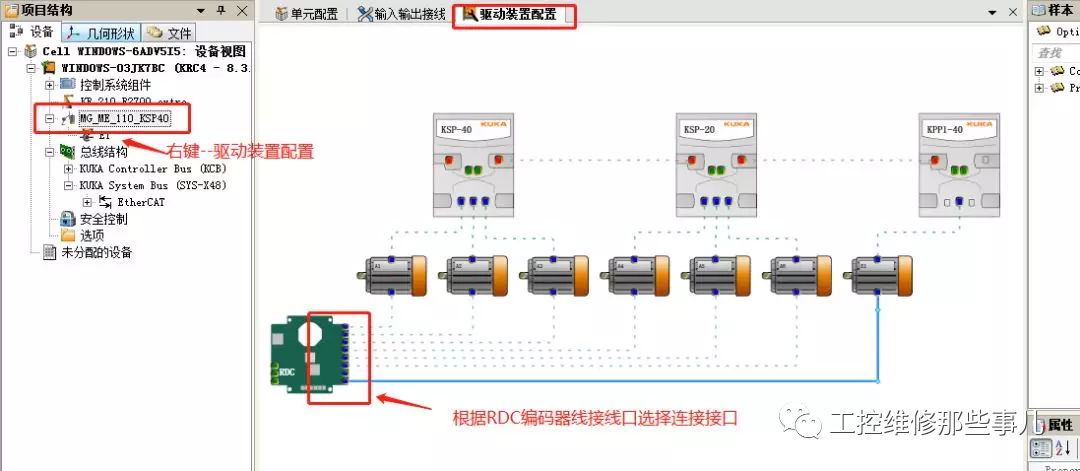

（5）右键电机--驱动装置配置--（根据实际接线图连接电机）：

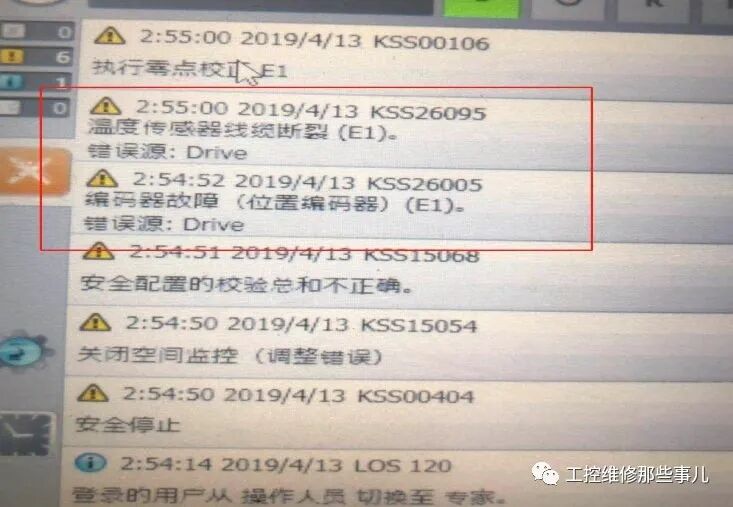

（外部轴电机连接错误，导入项目提示报警编码器故障）：

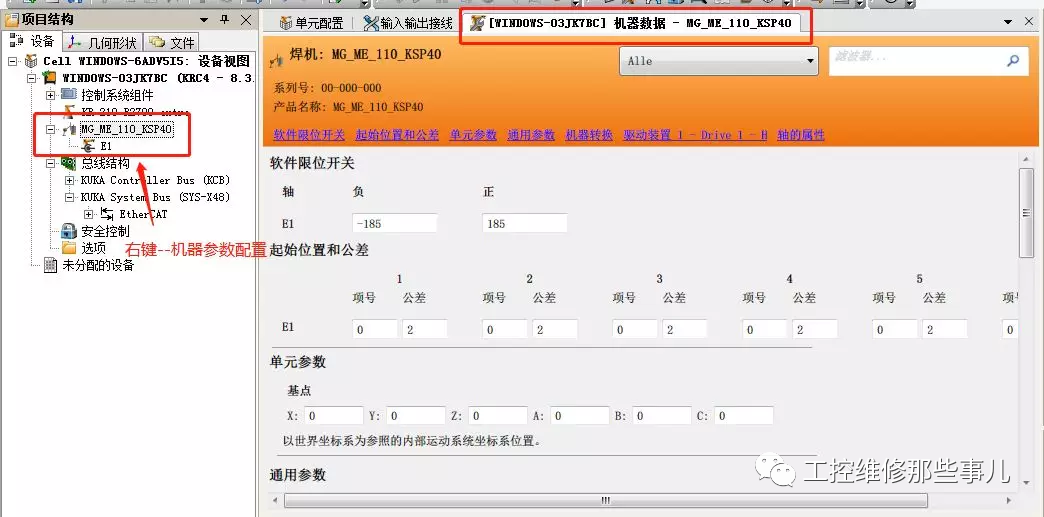

（6）右键电机--机器参数配置（配置电机需要的参数）：

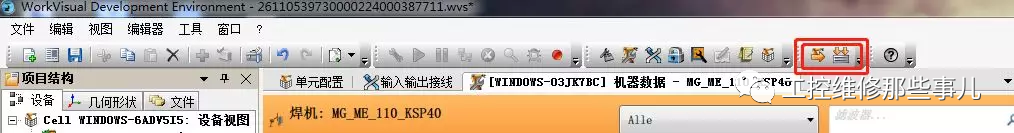

（7）配置完成后，项目编译导入机器人控制柜。

（8）导入项目后进行安全配置：（注意切换安全员用户）
