STÄUBLI 史陶比尔工业机器人维护保养保姆级说明书

STÄUBLI 机器人因其卓越的性能成为光伏行业众多厂商的首选品牌，配置也从Ⅰ代过渡到了Ⅱ代，配置的升级也让现场人员对技术的需求与日俱增，今天“光伏技术”将介绍 STÄUBLI 高级维护硬件部分，期待和您共同进步。

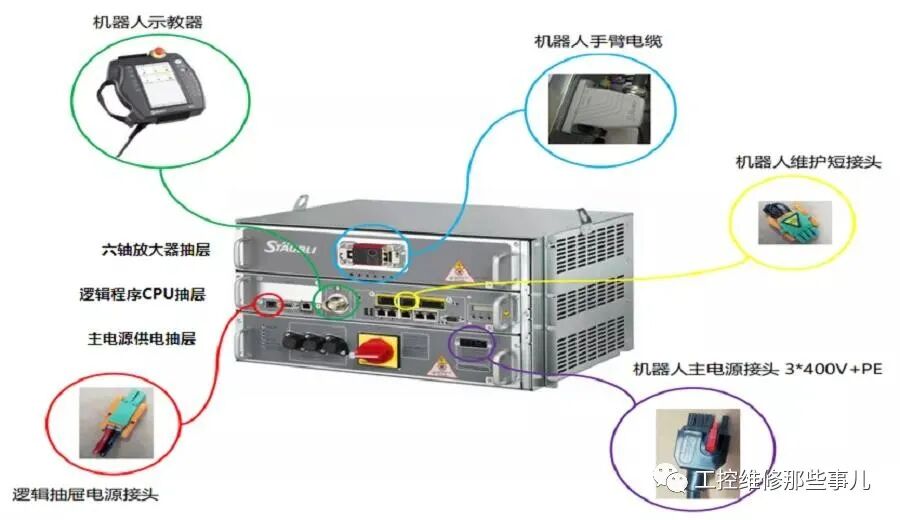

STÄUBLI 高级维护—硬件

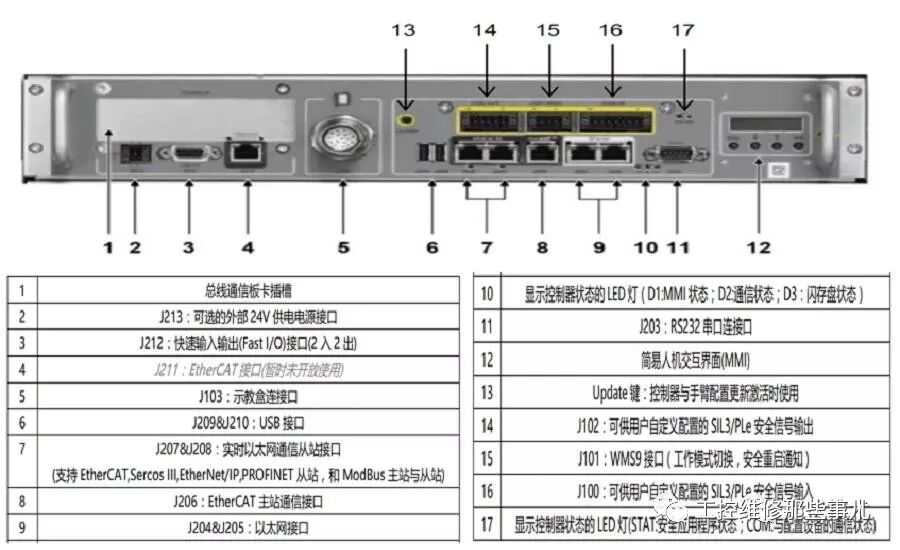

在控制器开启之前，需要做以下方面，使得机器人能够正常开机：

1. 若不存在外部 24V 电源，J213 接口必须被短接。此短接头会随机配送；

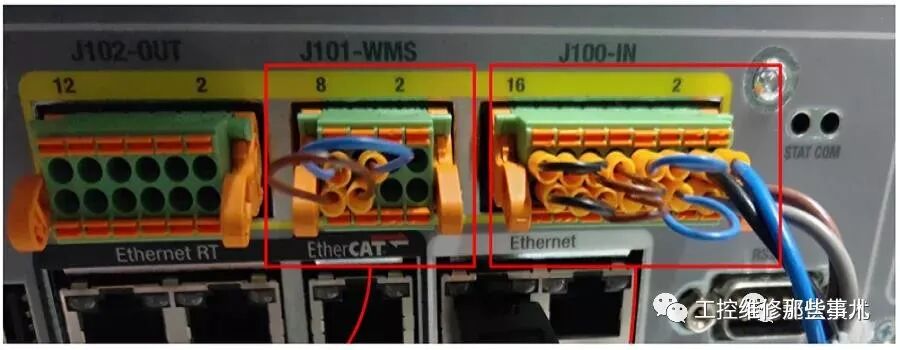

2. 若不存在或尚未配置用户急停回路，J100 与 J102 接口必须被短接；

3. 若未配置工作模式选择器(WMS)，J101 接口必须被短接；

4. 若未配置示教盒，J103 接口必须短接。需要注意的是，WMS 接口(J101)与示教盒接口(J103)不可同时短接，两种设备必须至少配备一个，方能使控制器正常启动；

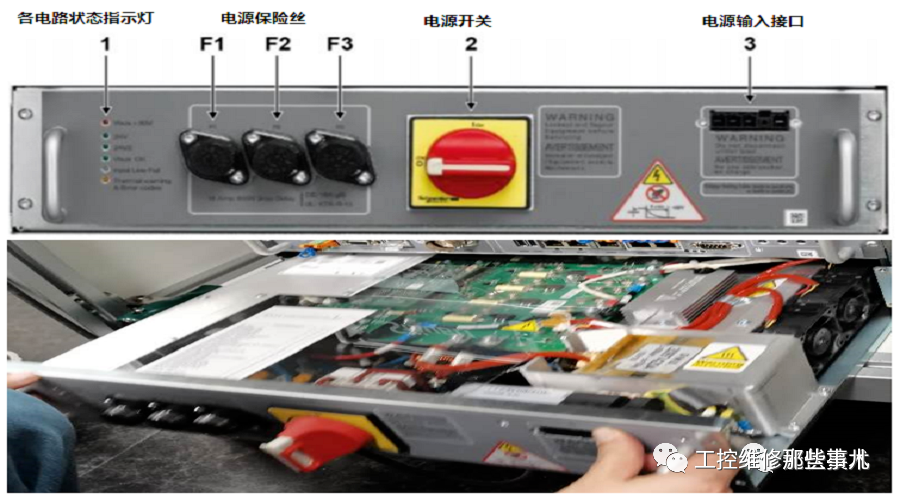

5. 确认无误后，将主电源开关旋转至 On 位置，开启控制器。

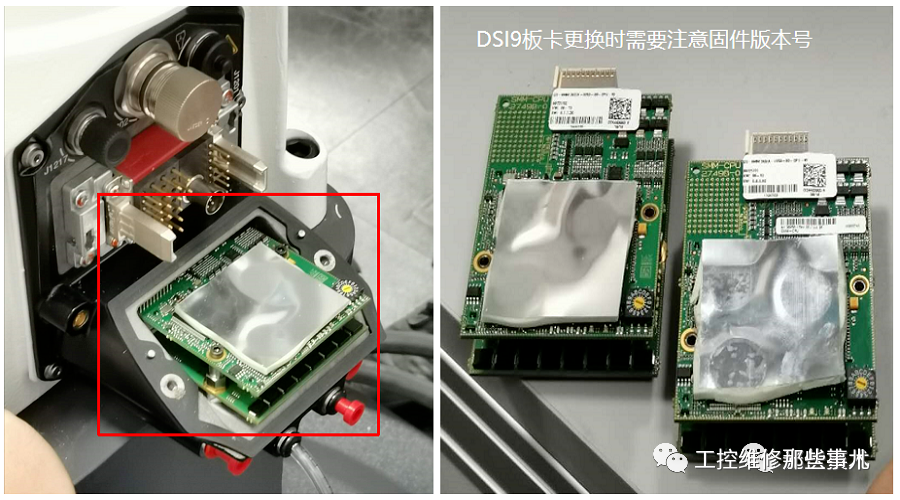

DSI9 板卡安装于机器人底座，电源线接口处，主要放置安全程序、存储机器手臂编码器位置信息、控制电磁阀以及控制六轴刹车装置。

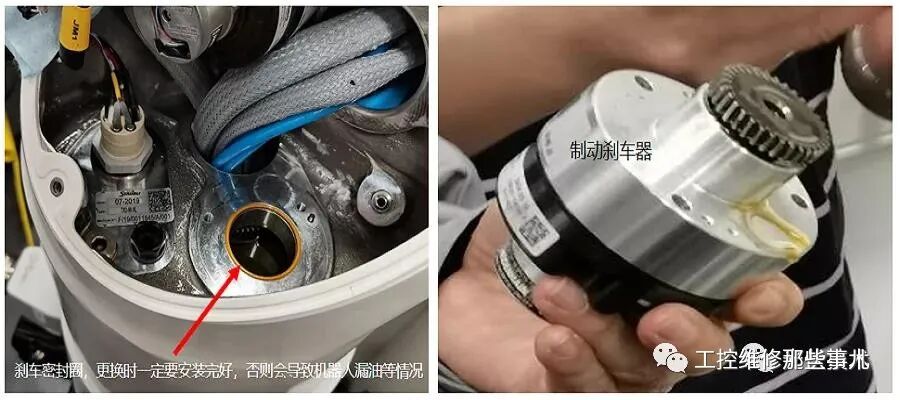

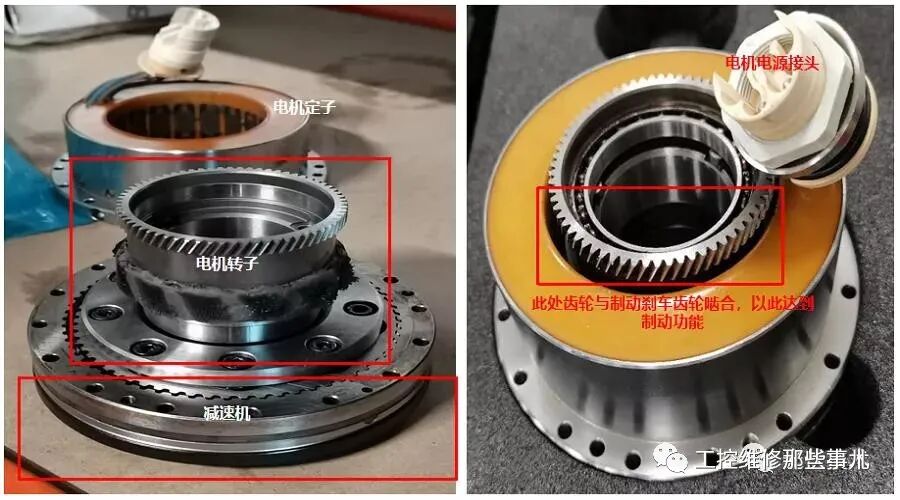

制动刹车器更换时，与绝对值编码器是一套，需要一起更换，并且更换后需要重新校准该轴的零点位置。

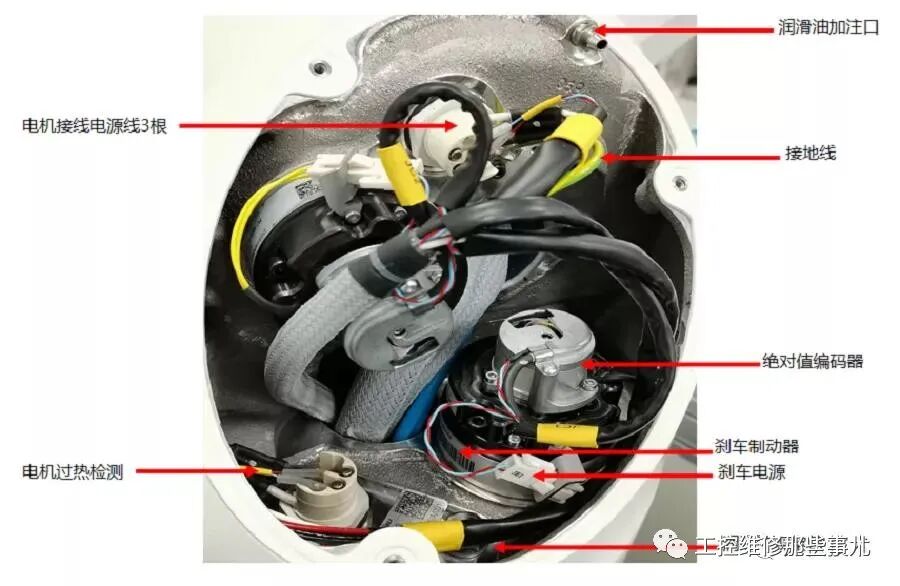

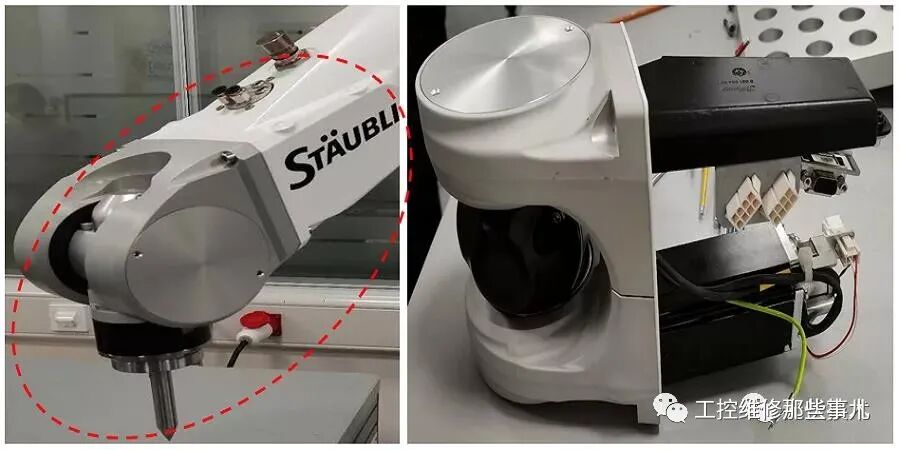

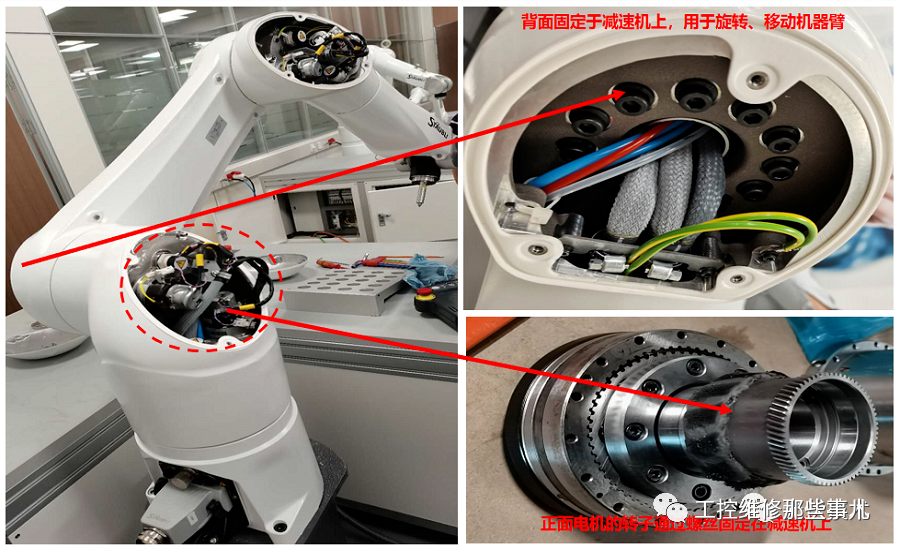

5轴或者6轴需要更换时，需要拆卸此处的盖板接口，拆除其中的电源线、编码器接线、接地线，然后拆除固定螺丝，可拆除5轴6轴电机。
